طراحی و ساخت قالب های صنعتی

گروه صنعتی روستا با تیمی دانش بنیان متشکل از طراحان خبره ای که سال ها در طراحی قالب های صنعتی مشغول بوده اند تجزیه و تحلیل شکل گیری، طراحی فرآیند، طراحی سبک و CAM و پردازش مکانیکی قالب های صنعتی را انجام می دهد.

خدمات طراحی و ساخت قالب های صنعتی

فرآیند طراحی و ساخت

قالب های صنعتی

تیم مهندسی گروه صنعتی روستا متشکل از طراحان خبره ای است که سال ها در طراحی قالب بدنه خودرو مشغول بوده اند و سیستم پشتیبانی را برای رفع نیازهای مشتریان تقویت می کنند. تجزیه و تحلیل شکل گیری، طراحی فرآیند، طراحی سبک و یک سری پیشرفت CAM و پردازش مکانیکی به طور مداوم توسط داده های سه بعدی سازماندهی می شوند و مدیریت کیفیت و زمان پروژه انجام می شود. علاوه بر این ، بخش‌های تولید و فناوری با یکدیگر همکاری می‌کنند تا توانایی‌های فن‌آوری ما را با تجزیه و تحلیل عناصر و دیجیتالی‌سازی بهبود بخشیده و ارتقا دهند.
فرایند طراحی و ساخت قالب های صنعتی در گروه روستا شامل مراحل زیر می باشد:

طراحی محصول صنعتی
مدلسازی محصول صنعتی
آزمایش قالب محصول

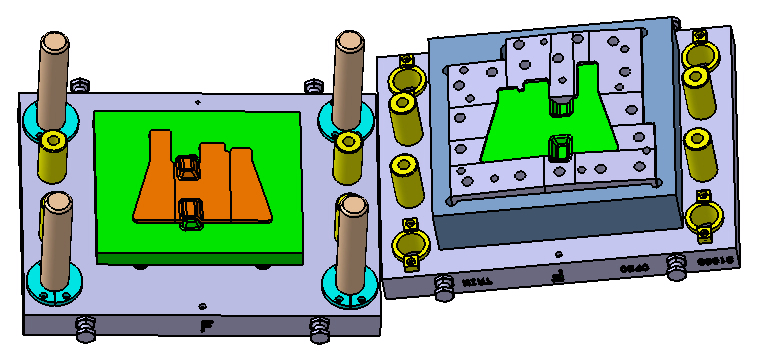

طراحی محصول صنعتی CAD/CAM

طراﺣﯽ و ﺳﺎﺧﺖ ﻗﺎﻟﺒﻬﺎی ﻣﻮرد ﻧﯿﺎز ﺑﺮای ﺗﻮﻟﯿﺪ ﯾﮏ ﻗﻄﻌﻪ ﺑﺮ اﺳﺎس ﺧﻮاﺳﺘﻪ ﻫﺎی ﻣﺸﺘﺮی اﻧﺠﺎم ﻣﯽ ﮔﯿﺮد‪ .ﻣﺸﺘﺮی ﺗﻌﺪاد ﻗﺎﻟﺒﻬـﺎ راﻫﻤـﺮاه ﺑـﺎﺟﻨﺲ ‫واﺳﺘﺎﻧﺪارد ﮐﻠﯿﻪ اﺟﺰای ﻗﺎﻟﺐ وﻣﺸﺨﺼﺎت ﭘﺮس ﮐﻪ در ﻣﺮﺣﻠﻪ ﺗﻮﻟﯿﺪ ﺑﺮای ﻫﺮﯾﮏ از ﻗﺎﻟﺒﻬﺎ ﺑﻪ ﮐﺎر ﮔﺮﻓﺘﻪ ﻣﯽ ﺷﻮد راﻣﺸﺨﺺ ﻣﯽ ﻧﻤﺎﯾﺪ

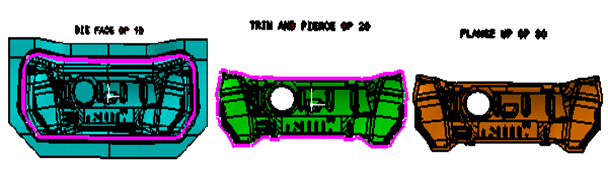

ﮐﺎرﺷﻨﺎﺳﺎن اﺑﻌﺎد و ﺿﺨﺎﻣﺖ وﻧﻮع ورق را ﺗﻌﯿﯿﻦ ﻣﯽ ﮐﻨﻨﺪ ﻫﻤﭽﻨﯿﻦ ﺗﻌﺪاد ﻗﺎﻟﺒﻬﺎی ﻻزم ﺑﺮای ﺗﻮﻟﯿﺪ ﻗﻄﻌﻪ ﮐﺸـﺶ‪ ﺑـﺮش سوراخکاری ‪ ﺧﻤـﺶ‪‫ﮐﻮﺑﺶ اﺣﺘﯿﺎج ﺑﻪ ﺗﻬﯿﻪ و ﺑﺮرﺳﯽ دارد ‪اﯾﻦ ﻣﻮﺿﻮع ﺑﺪﯾﻦ ﻣﻌﻨﯽ اﺳﺖ ﮐﻪ اﺳﺘﺨﺮاج ﻣﺮاﺣﻞ ﻗﺎﻟﺐ ﺑﺮای ﻫﺮﻗﻄﻌﻪ و ﺗﻌﺪاد ﻣﺮاﺣﻞ ﺑﺎ در ﻧﻈﺮ ﮔﺮﻓﺘﻦ ﺳﻔﺎرش ﻣﺸﺘﺮی ﻧﯿﺎز ﺑﻪ ﺷﻨﺎﺧﺖ دﻗﯿق و توافق ﺑﺎ ﺳﻔﺎرش دﻫﻨﺪه ﻗﺎﻟﺐ دارد ﻣﺮاﺣﻞ ‫ﮐﺎر ﺗﻘﺴﯿﻢ ﺑﻨﺪی ﺷﺪه وﻫﺮ ﮐﺎرﺷﻨﺎس ﻃﺮاﺣﯽ ﯾﮏ ﻗﺴﻤﺖ از ﻃﺮاﺣﯽ ﻗﺎﻟﺐ را ﺑﻪ ﻋﻬﺪه ﻣﯽ ﮔﯿﺮد وﻃﺮاﺣﯽ دﻗﯿﻘﺘﺮاﺑﻌﺎد واﻧﺪازه ﻫﺎی ﻫﺮ ﻗﺎﻟﺐ وﺗﺮﺳﯿﻢ ‫ﻧﻤﺎﻫﺎی ﻣﺨﺘﻠﻒ ﻗﺎﻟﺐ وﻫﻤﭽﻨﯿﻦ ﺑﺮﺷﻬﺎی ﻻزم درﻣﺤﻞ ﻫﺎی ﻣﻮرد ﻧﯿﺎز ﺑﻪ ﯾﮏ ﻃﺮاح ﺳﭙﺮده ﻣﯽ ﺷﻮد ﻃﺮاﺣﯽ ﻫﺎی ﻣﺨﺘﻠﻒ دراﯾﻦ ﺑﺨﺶ ﺗﻮﺳﻂ ﻧـرم ‫اﻓﺰارﻫﺎی ﻃﺮاﺣﯽ ﻣﺎﻧﻨﺪ ‪ انجام ﻣﯽ گیرد البته از ﻧﺮم اﻓﺰاردﯾﮕﺮی به ﻧـﺎم نیز در این بخش اﺳﺘﻔﺎدهﻣﯽ ﺷﻮد‪ .ﮐﻪ ﮐﺎر اﯾﻦ ﻧﺮم اﻓﺰار ﺷﺒﯿﻪ ﺳﺎزی اﺳﺖ‪
ﺑﻪ ﮐﻤﮏ اﯾﻦ ﻧﺮم اﻓﺰار ﻣﯽ ﺗﻮان ﻋﻤﻠﮑﺮد ورق در ﻣﺮﺣﻠﻪ ﭘﺮﺳﮑﺎری را ﺷﺒﯿﻪ ﺳﺎزی و ﻣﺤﺎﺳﺒﺎت ﻣﺮﺑﻮط ﺑﻪ آن را ﮐﺎﻣﻞ ﮐﺮد در ﺻﻮرﺗﯽ ﮐﻪ از ﻟﺤﺎظ ‫ﻃﺮاﺣﯽ ﺑﺮای ﻗﺎﻟﺐ ﻣﺸﮑﻠﯽ وﺟﻮد داﺷﺘﻪ ﺑﺎﺷﺪ ﻗﺒﻞ از ﻃﺮاﺣﯽ و ﺳﺎﺧﺖ ﻣﯽ ﺗﻮان ﺑﻪ رﻓﻊ ﻣﻌﺎﯾﺐ آن اﻗﺪام ﻧﻤﻮد ﮐﻪ اﯾﻦ ﮐﺎر ﺑﺎﻋﺚ ﻣﯽ ﺷـﻮد ﺗـﺎ از ‫دوﺑﺎره ﮐﺎری ﭘﯿﺸﮕﯿﺮی ﺷﺪه و ﻫﻤﭽﻨﯿﻦ در ﮐﯿﻔﯿﺖ ﮐﺎر و ﻫﺰﯾﻨﻪ ﻫﺎ ﺻﺮﻓﻪ ﺟﻮﯾﯽ ﻧﻤﻮد ‪.ﭘﺲ از ﻣﺮﺣﻠﻪ ﻃﺮاﺣﯽ ﻗﺎﻟﺐ ﻧﻘﺸﻪ ﻫﺎ و اﻃﻼﻋﺎت ﺣﺎﺻﻞ ﺷﺪه ‫وارد مرحله ﻃﺮاﺣﯽ ﺑﻪ ﮐﻤﮏ ﮐﺎﻣﭙﯿﻮﺗﺮ و ساخت ﺑﻪ ﮐﻤﮏ ﮐﺎﻣﭙﯿﻮﺗﺮ ﻣﯽ ﺷﻮد ‪ در اﯾﻦ ﺑﺨﺶ ﻧﻘﺸﻪ ﻫﺎی دوﺑﻌﺪی ﯾﺎ ﺳﻪ ﺑﻌﺪی ‫ﺗﻮﺳﻂ ﻧﺮم اﻓﺰارﻫﺎی ﻣﺨﺼﻮﺻﯽ ﻣﺎﻧﻨﺪ و ‪ سطح ﺳﺎزی ﻣﯽ ﺷﻮد‪ ﺳﭙﺲ ﻧﻘﺸﻪ ﻫﺎی ﺳﻄﺢ ﺳﺎزی ﺷﺪه از بخش ‫وارد ﺑﺨﺶ ‪ میﺷﻮد در محیط کامپیوتری، مدل طراحی سه بعدی به صورت نقشه آماده می شود، سپس فولاد پردازش و ساخته می شود. هر مرحله از تولید و چاپ به طور کامل رسیدگی می شود. در این راستا نرم افزارهای مورد استفاده قرار می گیرند . مهمترین فعالیت های این واحد به شرح ذیل می باشد

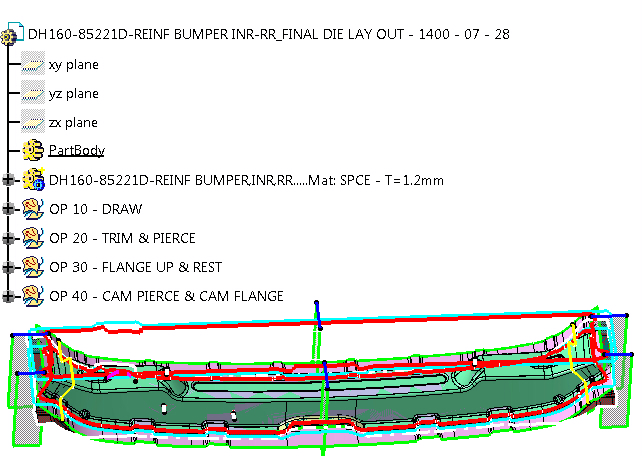

طراحی پروسه و D/L انواع قطعات پرسی

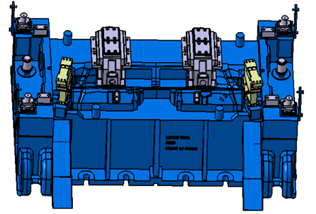

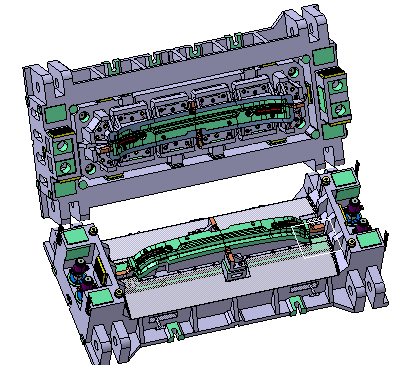

طراحی انواع قالبهای بزرگ و کوچک
طراحی انواع پنل گیج
طراحی فیکسچرهای تولیدی
طراحی قالبهای پلاستیک
طراحی قالبهای پروگرسیو

مدلسازی محصول صنعتی

ﭘﺲ ازاﺗﻤﺎم ﮐﺎر وﺑﺪﺳﺖ آوردن ﻧﺘﯿﺠﻪ دﻟﺨﻮاه واﺣﺪ ‪ﺑﺮﻧﺎﻣﻪ ﻻزم را ﺑﻪ ﻗﺴﻤﺖ ﻣﺎﺷﯿﻨﮑﺎری اﻧﺘﻘﺎل ﻣﯽ دﻫـﺪ ﺗـﺎ ‫ﻣﺎﺷﯿﻦ ﻫﺎی ﻓﺮزﮐﺎری ﺑﺮﻧﺎﻣﻪ ﻣﻮرد ﻧﻈﺮ را ﺑﺮ روی ﻗﺎﻟﺐ ﭘﯿﺎده ﻧﻤﺎﯾﻨﺪ ‪.ﺳﭙﺲ ﻫﻤﺰﻣﺎن ﺑﺎ اﯾﻦ ﻋﻤﻠﯿﺎت ﮐﺎر ﺳﺎﺧﺖ ﻣﺪل ﻓﻮﻣﯽ ﻗﺎﻟﺐ اﺻﻠﯽ اﻧﺠﺎم ﻣـﯽ ‫ﮔﯿﺮد اﺻﻠﯽ ﺗﺮﯾﻦ ﻣﻮاد ﻣﻮرد اﺳﺘﻔﺎده ﻓﻮم ﯾﻮﻧﻮﻟﯿﺖ ﻣﯽ ﺑﺎﺷﺪ ‪ﭘﺲ از ﺳﺎﺧﺖ و ﺗﺎﺋﯿﺪ ﻣﺪل ﻓﻮﻣﯽ اﯾﻦ ﻣﺪل ﺟﻬﺖ رﯾﺨﺘﻪ ﮔﺮی ﺑﻪ ﺷﺮﮐﺘﻬﺎی ﻣﺮﺑﻮﻃه ارﺳﺎل ﻣﯽ ﮔﺮدد ‪ﻧﺤﻮه رﯾﺨﺘﻪ ﮔﺮی ﺑﻪ اﯾﻦ ﮔﻮﻧﻪ اﺳـﺖ ﮐـﻪ ‫ﭘﺲ از ﻗﺮار ﮔﺮﻓﺘﻦ ﻣﺪل در ﻣﺤﻞ ﻣﺨﺼﻮص ﻣﺤﻞ ﻫﺎی ﺧﺎﻟﯽ ﺗﻮﺳﻂ ﺷﻦ و ﻣﺎﺳﻪ ﭘﺮ ﻣﯽ ﺷﻮد و ﻣﺎده ﻣﺬاب روی ﻣﺪل رﯾﺨﺘﻪ ﻣﯽ ﺷﻮد ﻓﻮم ذوب ‫ﻣﯽ ﺷﻮد و ﭘﺲ از ﺳﺮد ﺷﺪن ﻣﺎده ﻣﺬاب ﻃﺮح اوﻟﯿﻪ ﺷﮑﻞ ﻣﯽ ﮔﯿﺮد

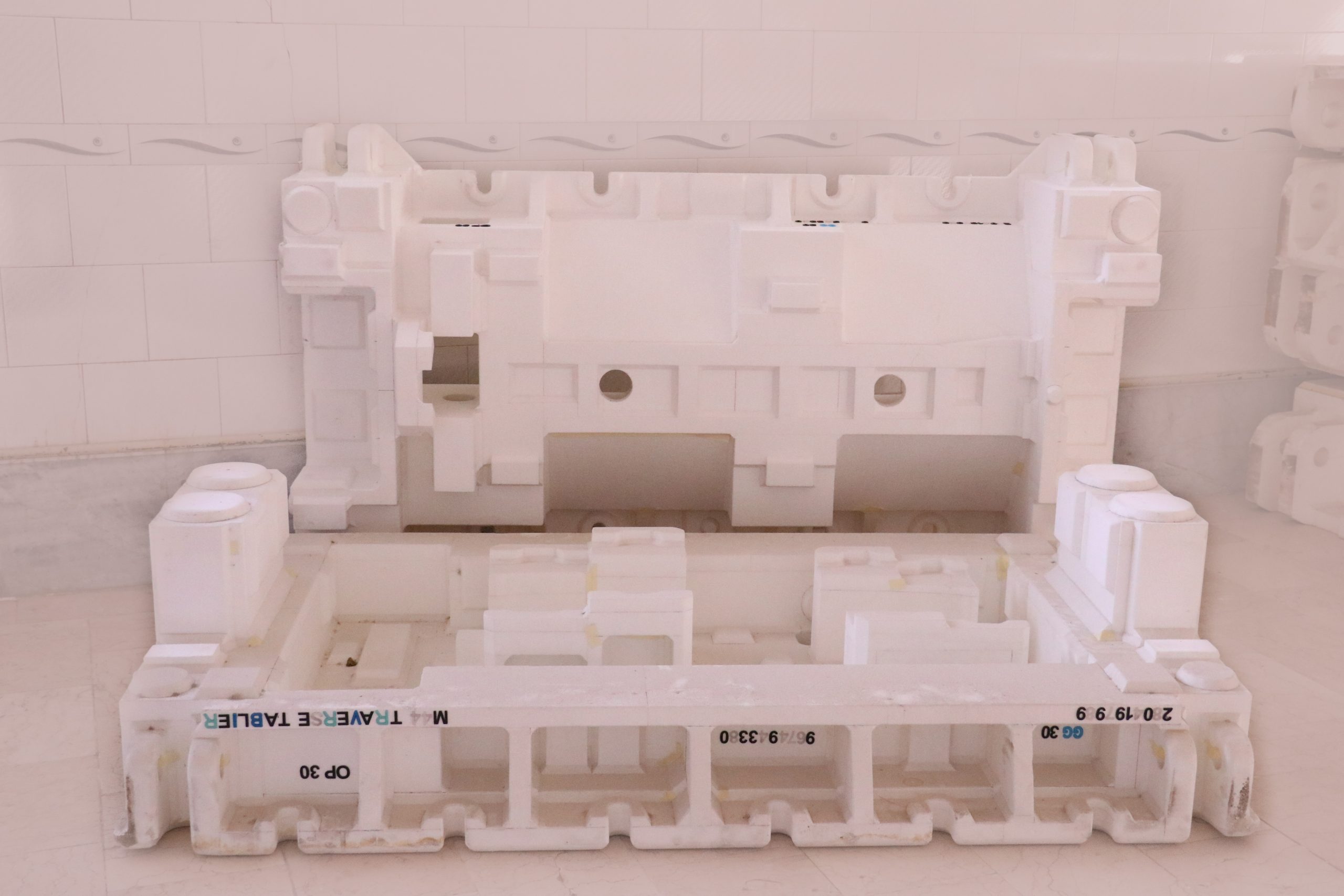

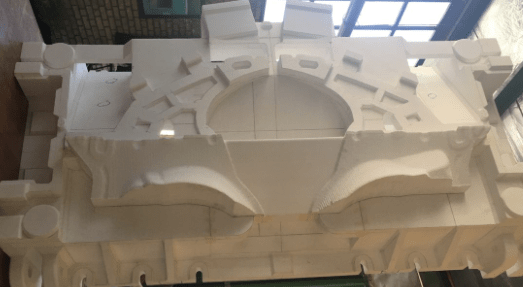

مدل سازی فومی : براساس داده های طراحی، یک الگوی فوم با استفاده از پلی استایرن ساخته می شود. که می تواند با قالب گیری قالب بسته، ماشین کاری یا مونتاژ از چندین قسمت تشکیل شود. رایزرها و گیت ها در این مرحله گنجانده شده اند . چندین الگوی تمام شده به هم چسبانده می شوند تا یک خوشه را تشکیل دهند. خوشه با دوغاب نسوز تراوا، معمولاً با غوطه وری پوشانده می شود. هنگامی که خشک می شود، پوشش نسوز یک پوسته سخت در اطراف الگوی فوم ایجاد می کند. بسته به سطح مورد نیاز می توان از پوشش های نسوز مختلف استفاده کرد.

آزمایش قالب صنعتی

آزمایش قالب محصول

ﭘﺲ از اﻧﺠﺎم ﻣﺎﺷﯿﻦ ﮐﺎری ﺛﺎﻧﻮﯾﻪ ﻗﺎﻟﺐ ﺑﻪ ﻗﺴﻤﺘﯽ ﺑﻪ ﻧﺎم آزﻣﺎﯾﺶ ﻗﺎﻟﺐ ﺳﭙﺮده ﻣﯽ ﺷﻮد ﺗـﺎ در آﻧﺠـﺎ ‫ﻣﺎﺑﻘﯽ اﺟﺰا روی ﻗﺎﻟﺐ ﻗﺮارﮔﯿﺮﻧﺪ ‪.در ﻣﺮﺣﻠﻪ آزﻣﺎﯾﺶ ﻗﺎﻟﺐ ‪،ﻗﺎﻟﺐ روی ﭘﺮس ﺑﺴﺘﻪ ﻣﯽ ﺷﻮد ﺗﺎ آن را آزﻣﺎﯾﺶ ﮐﻨﻨﺪ ‪ .ﺿﺮﺑﻪ ﭘﺮس در اﯾـﻦ ﻣﺮﺣﻠـﻪ ‫ﻣﻼﯾﻢ اﺳﺖ ﺑﻪ دﻟﯿﻞ آﻧﮑﻪ اوﻟﯿﻦ ﺑﺎر اﺳﺖ ﮐﻪ ﮐﻔﺸﮏ ﻫﺎ ﺑﺎ ﻫﻢ درﮔﯿﺮ ﻣﯽ ﺷﻮﻧﺪ و در اﯾﻨﺠﺎﺳﺖ ﮐـﻪ ﺑـﺎ اﺳـﺘﻔﺎده از ﺗﻮاﻧـﺎﯾﯽ و ﺗﺒﺤـﺮ ﻗﺎﻟﺒﺴـﺎزان ‫اﺷﮑﺎﻻت ﮐﯿﻔﯽ ﻗﺎﻟﺐ ﺑﺮﻃﺮف ﺷﺪه و ﻧﻬﺎﯾﯽ ﺳﺎزی ﻓﺮآﯾﻨﺪ ﺳﺎﺧﺖ ﻗﺎﻟﺐ اﻧﺠﺎم ﻣﯽ ﭘﺬﯾﺮد ‪ .اﮐﻨﻮن ﻗﺎﻟﺐ آﻣﺎده ﺗﻮﻟﯿﺪ ﻗﻄﻌـﻪ ﮔﺮدﯾـﺪه اﺳـﺖ ‪ ،ﺑـﺪﯾﻦ ‫ﻣﻨﻈﻮر ﺗﻌﺪادی ﻗﻄﻌﻪ آزﻣﺎﯾﺸﯽ از ﻗﺎﻟﺐ ﺗﻮﻟﯿﺪ ﻣﯽ ﺷﻮد مونتاژ، آببندی و تست نهایی قالبها در این واحد با استفاده از نیروی انسانی آموزش دیده و تجهیزات موجود انجام می شود
